HS15110D-CTA全自動插播光發射機在1550nm直調制的基礎上增裝了主光功率監測、200G FWDM器件和光可調衰減器，把1550系統中主波和插播功率的大小、載波頻道數的增減、輸出電平的誤差，通過我公司對行業應用的認知和理解歸結為智能控制程序編入MCU，運用該程序就能把這一系列復雜的問題簡單化，以達到理想的插播效果。本機支持HFC網絡設備管理，可實現遠程管控。

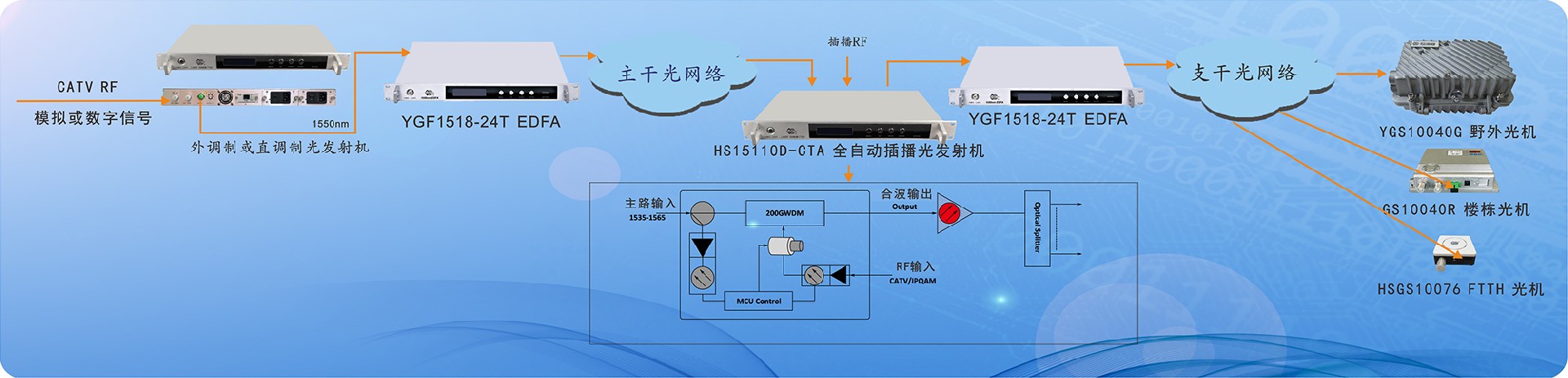

應用1550nm光插播技術可實現前端1550段主信號與分前端1550點副信號進行光載波混合傳輸，其插播方案的原則如下：
1、選擇不同波長作插播，波長間隔≥2.35nm。ITU標準C帶1550nm段有37個頻道，其中C16為1564.68nm，C53為1535.04nm，頻道間相隔0.79nm，即選擇插播頻道要相隔3個頻道或2.35nm ；
2、光載波的RF頻率不能重復，否則同頻干擾。常規主光載波為多個（60CH或以上）RF頻道，插播點載波頻道較少（32CH或以下），由于光插播后到最后光接收時都解調成RF頻道，如頻道重復就會產生同頻干擾；
3、以主傳輸功率為主插播功率為副，保證插播后RF綜合傳輸性能指標。插播后會影響RF性能指標，插播功率越大CNR劣化越多，建議RF少頻道，光載波小功率插播；
4、使用HFC網絡設備管理系統，可遠程操作HS15110D-CTA全自動插播光發射機。雖然全自動插播光發射機會根據主輸入光功率大小自動調整插播功率大小，但它無法獲取主光信號和插播光信號中RF載波頻道數，常規1550光發射機都有自動調制度控制，當載波RF頻道改變時光發機的調制度已經變化，即光接收機解調后的輸出電平也隨之變化，那么此時通過HFC網絡設備管理系統遠程登錄至全自動插播光發射機，實時設置主機和插播機RF載波頻道值，可獲得插播后最佳RF傳輸性能。
