PLC平面波導分配器又稱分光器，是一種基于石英基片的集成波導光功率分配裝置。與同軸電纜傳輸系統一樣，光網絡系統也需要光信號的耦合、分支和分布，這就需要光分配器來實現。它是光纖鏈路中最重要的無源器件之一，是一種具有多個輸入端和多個輸出端的光纖連接器件，特別適用于無源光網絡(EPON、GPON、BPON等)中連接本地終端和終端器件，實現光信號分路的光纖連接器件。

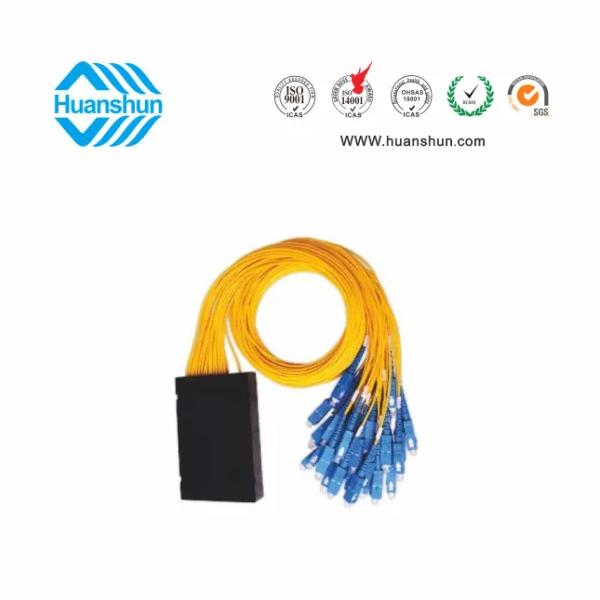

尾纖分束器將所需的PLC或拉錐分束器規格封裝在塑料盒內，并根據用戶要求加工成SC、FC、LC接口APC、UPC的跳線端。常用的規格是1*2 ~ 64相等或不等的拆分器拆分器。
光分路數 | 類型 | 插入損耗（dB) | 光分路數 | 類型 | 插入損耗（dB) | 光分路數 | 類型 | 插入損耗（dB) |
1x2 | Taper or PLC | 3.9 | 1x13 | Taper+PLC | 13.5 | 1x24 | Taper+PLC | 16.7 |
1x3 | Taper | 5.7 | 1x14 | Taper+PLC | 13.6 | 1x25 | Taper+PLC | 16.9 |
1x4 | Taper or PLC | 7.4 | 1x15 | Taper+PLC | 13.7 | 1x26 | Taper+PLC | 17.1 |
1x5 | Taper | 8.1 | 1x16 | PLC | 13.9 | 1x27 | Taper+PLC | 17.3 |
1x6 | Taper | 9 | 1x17 | Taper+PLC | 14.9 | 1x28 | Taper+PLC | 17.5 |
1x7 | Taper | 9.7 | 1x18 | Taper+PLC | 15.2 | 1x29 | Taper+PLC | 17.7 |
1x8 | Taper or PLC | 10.9 | 1x19 | Taper+PLC | 15.5 | 1x30 | Taper+PLC | 17.8 |
1x9 | Taper+PLC | 12 | 1x20 | Taper+PLC | 15.7 | 1x31 | Taper+PLC | 18 |
1x10 | Taper+PLC | 12.3 | 1x21 | Taper+PLC | 16 | 1x32 | PLC | 17.4 |
1x11 | Taper+PLC | 12.8 | 1x22 | Taper+PLC | 16.4 | 1x64 | PLC | 21 |
1x12 | Taper+PLC | 13.2 | 1x23 | Taper+PLC | 16.6 | above indexes are all no include patch cord loss | ||
Product Name | Model | Functional Description |
尾纖式光分路器（PLC） | HSGFL-PLC-1*2～64SA-M | 尾纖式結構，1輸入2~64輸出，PLC組合;根據要求配置光適配器，SA: SC/APC, SU: SC/UPC。 |
尾纖式光分路器（拉椎） | HSGFL-LZ-1*2～64SA-M | 尾纖式結構，1輸入2~64輸出，拉錐組合;根據要求配置光適配器，SA: SC/APC, SU: SC/UPC。 |
